面加熱への適用例

標準品一覧表 LHW-35/f ∞/L/volts-watts

全長	ミラー長 Ｌ	石英管長 GＬ	ランプ全長 MOL	品種	色温度	定格寿命	備考
122	82	106	120	110v-500w	2900K	1500h
				220ｖ-500ｗ	2900K	1500h
				200ｖ-850ｗ	3050K	800h
190	150	174	188	100ｖ-1kｗ	2600K	5000h
356	316	340	354	200v-2kw	2600K	5000h
				200v-2kw	2600K	5000h	垂直可
				200v-3kw	2700K	5000h	垂直可
				200v-3kw	2900K	1500h

ランプの長さや太さに制約がある場合､高出力ランプほど寿命が短くなる傾向になります。
遠赤ヒーターと組み合わせる事も可能です。ただしハロゲンランプの約1/4のパワーになります。高温加熱は無理ですが、白紙や透明ガラスなど近赤外線や可視光を吸収しにくい材料の加熱には利用可能な場合があります。
ランプの方向制限は水平±4°。ただし垂直仕様ランプであれば制限無し。
ランプの両端部（Ｍｏ箔部）は300℃以下になる様に適切な冷却が必要。特に10A以上の大電流品種は注意。　また垂直仕様の場合は上側が過熱しやすいので注意。
ランプ寿命はご使用方法で大きく変動するので保証対象外です。

LHW-35/ｆ∞/H10

標準的なハロゲンランプヒーターであるφ10サイズに対応したもの。有効ミラー長1000mm程度までの長さに対応。使用できるランプは約15Ａまでの電流値に対応可。つまり200ｖならば3kw，400vで6kw，600ｖで9kw。

LHW-35/ｆ∞/H13

特注型のφ13サイズハロゲンランプヒーターに対応したもの。有効ミラー長1300mm程度までの長さに対応。
使用できるランプは約20Ａまでの電流値に対応可。つまり200ｖならば4kw，400vで8kw，600ｖで12kw。

CAD図面　ダウンロード

2D図面	GO
LHW-35/f ∞/L/H//V-W .dwg
LHW-35/f ∞/L/H/V-W/+FG. .dwg
LHA-35/f ∞/L/H/V-W .dwg
LHA-35/f ∞/L/H/V-W/+FG. dwg

3Ｄ図面　f3d形式	GO
LHW35-L82_01-1.f3d
3Ｄ図面　step形式	GO
LHW35-L82_02.step

他のファイル型式が必要な場合はご相談ください。
asada@fintech.co.jp

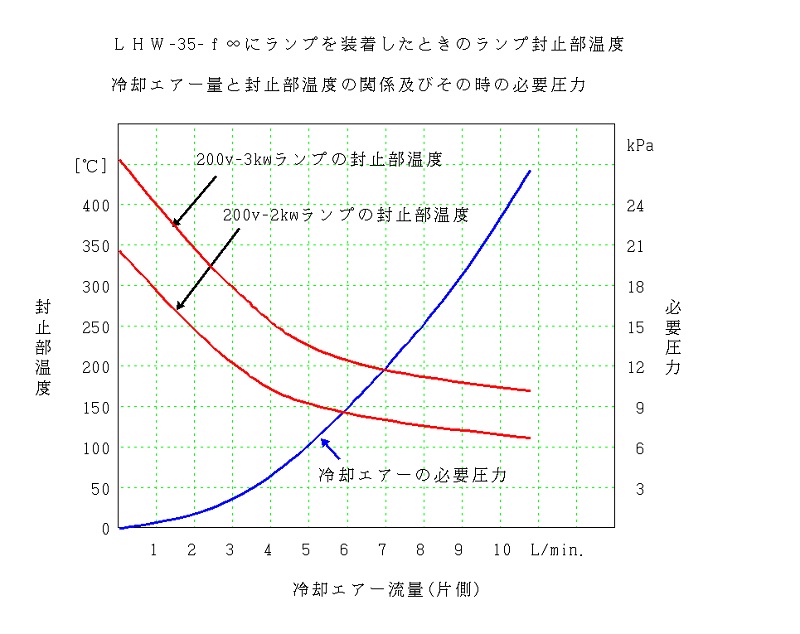

以下はLHW-35/ｆ∞/L280に200v-2kwランプ又は200v-3kwランプを装着したときのランプ封止部温度を測定したものです。この部分の温度は350℃以下でないと寿命が短くなるので、200v-3kwランプでは３～５L/min.（両側で６～10L/min.）の冷却エアーを流す必要があります。
２kwランプでもご使用条件によっては冷却が必要になります。例えば被加熱物からの照り返しが強い場合などには、このデータ以上に温度が上がる事があります。
