φ60mmのハロゲンスポットヒーター 超高性能,コンパクト,低価格

 光加熱スポットヒータ HSH-60タイプ

  ハロゲンランプの光を凹面鏡により集光し、加熱するヒータ

ほぼ瞬間的に光出力が立ち上がり、電圧コントロールで簡単に精密な出力制御が可能です。

光で加熱するので熱媒体が不要であり、完全クリーンな加熱が可能で低価格です。また真空中での加熱も可能です。

集光径:約φ6mm(短焦点ミラーと150wランプの組合せ)
加熱温度:最高約1400℃(短焦点ミラーの場合)

このヒータは150wランプの場合、通常の開放的な雰囲気でならば連続点灯が可能ですが、閉鎖的な雰囲気での使用とか150wよりも大きなランプを使用する場合には後記する様な水冷ユニット(WCU-60)またはエアー冷却式又はファン冷却式にする必要があります。








← HSHで耐火レ
  ンガを溶かし
  たもの


**

 HSH-60/36v-450w/水冷ユニット付

 ヒータ外径 OD  φ60mm
 ヒータ高さ Height  75mm

 組合わせる標準ランプ

 (4種類の標準品あり)

 12v-110w
 24v-150w
 24v-300w
 36v-450w

 組合わせる標準ミラー

 (5種類の焦点距離あり)


 f=15
 f=30
 f=60
 f=105
 f=∞
 質量(水冷ユニット無)   約350g
 水冷ユニット質量  約200g

確実に高温加熱を成功させるには、ヒータの選定とともにちょっとした工夫が必要です。「空洞加熱法」も検討してください。

各種ランプとミラー焦点距離の組合せ特性
 電圧  電力  焦点距離 集光径 パワー密度 ランプ特性,その他
 12v 110w f15 φ3.0 170w/cm^2  最小スポット径が得られ、安価な5v〜15v
 可変の一般電源が使用できる
 12v-110w±8%色温度3050K-寿命800h
 11v点灯では約2000h 通常は冷却不要
f30 φ3.8 135w/cm^2
f60 φ6.3 50w/cm^2
f105 φ9.6 18w/cm^2
 24v 150w f15 φ4.2 150w/cm^2  標準的なランプ。安価な10v〜30v可変の
 一般電源が使用できる
 24v-150w±8%色温度3150K-寿命500h
 22v点灯では約1400h 通常は冷却不要
f30 φ5.2 115w/cm^2
f60 φ9.3 42w/cm^2
f105 φ14 15w/cm^2
300w f15 φ5.4 170w/cm^2  大出力品。安価な10v〜30v可変の一般
 電源が使用できる
 24v-300w±8%色温度3050K-寿命800h
 22v点灯では約2000h通常は要強制冷却
f30 φ7.2 135w/cm^2
f60 φ11 50w/cm^2
f105 φ18 18w/cm^2
 36v 450w f15 φ6.6 180w/cm^2  最大出力品。特殊電圧
 36v-450w±8%色温度3250K-寿命150h
 32v点灯では約500h 通常は要強制冷却
f30 φ8.0 140w/cm^2
f60 φ14 52w/cm^2
f105 φ21 19w/cm^2
集光径は中心より20%減光する範囲。パワー密度は中心での値。いずれも当社ミラー設計ソフトによる計算値
光加熱スポットヒータ  HSH-60タイプ

最近の品物には写真の様なフィンがありません。        Price       印刷用PDFファイル

型名指定方法

  HSH-60/f□/□v-□w/+オプション

  オプション記号  /+WCU:水冷ユニット付   /+VAC:真空対応   /+QFG:石英前面ガラス付

HSH−60はミラー部に放熱フィンを設けていましたが、在庫が無くなり次第、順次これを廃止します。→放熱フィンがなくても150wランプならば十分に温度上昇は安全域にあります。また強制風冷しなければフィンの効果がほとんど確認できませんが、強制風冷は現実には適用が困難です。過熱に対しては水冷ユニット(WCU−60)も準備できたので、放熱フィンを廃止しました。

HSH-60以上のサイズのスポットヒータはランプベース(下図参照。ランプをプリフォーカスして固定しているアルミ部品)の中にマグネシア粉末を充填しています。これは主に放熱効果を期待してのものです。マグネシア粉末充填によりランプ封止部の温度が約20℃低下します。→温度データ


  代表特性例 HSH-60/f30/36v-450w



*

照射距離と照射径

下の写真はHSH-60/f30/24v-150w(焦点距離30mmの機種)で、照射距離を変えて照射した状態です。

当然の事ながら、照射距離=焦点距離の時が最も小さく集光します。最も小さく集光したときの径は、図面上には約φ5 と記載していますが実際にはf=15mmの機種とf=30mmの機種ではf=30mmの方が20%ほど大きくなり、約φ6です。またランプによっても集光径は変化し、電力を小さくするほど集光径も一般的に小さくなります。(ほぼ電力の平方根に比例)→参考「光加熱の物理

なにをもって「集光径」と呼ぶかなのですが、照明の分野では中心照度の半分になる範囲を照射範囲と呼ぶのが一般的です。

しかし光加熱の分野では「中心の半分のパワー密度になる所」というのはあまり意味がありません。そのため当社では「中心とほぼ同じ程度に加熱できる範囲」を「集光径」と呼んでいます。測定方法は光学的に測定するのはややむずかしいので、実用的な測定方法として紙に焦げ目をつけさせ、中心部とほぼ同程度に焦げる範囲を「照射径」としています。この方法は厳密さには欠けますが、実用的です。

参考のための熱電対による焦点部の温度分布の測定データです。生データですので、見にくいとは思います。温度は照度(放射エネルギー密度)のほぼ三乗根に比例ですので、分布の山がダレて広がっています。

下の写真で分かるように照射距離が焦点距離より近くても遠くても集光径は大きくなっていきます。この性質を利用すれば、比較的広い範囲を照射する事も可能です。ただ、さほど均一な照射にはなりません。厳密に均等な配光が求められる場合には単純な楕円ミラーではなく、配光を特別にコントロールしたミラーが必要です。しかしフィラメントの不均一さや焦点合わせの精度などから、完全に平坦な配光分布を得るというのは非常に困難な事です。→参考「光加熱の光学
     f=30の機種を15oの距離で照射      f=30の機種を30oの距離で照射
     f=30の機種を45oの距離で照射      f=30の機種を60oの距離で照射
左写真の様に焦点距離15mmのものは焦点距離30mmのものに比べ少し収束がよく、より小さなスポットになります。

焦点距離60mmと105mmのものも準標準品として準備しておりますが、下表の用に、焦点距離が長くなるほど集光径は大きくなります。そのため、照射パワー密度は照射径の二乗にほぼ逆比例で弱くなります。

焦点距離 集光径
15mm 約φ4
30mm 約φ5
60mm 約φ9
105mm 約φ14
    f=15の機種を15oの距離で照射

                               大出力品種(250w〜450w)の詳細データはこちらを参照



 CAD図面  ダウンロード





各種製品図(dwg)
HSH-46/f50/24v-150w
WCU-60水冷ユニット

HSH-60/f□/V-W
HSH-60/f□/24v-150w
HSH-60/f105/36v-450w/+FAN(DC24v)
HSH-60/f105/36v-450w/FAN(DC12v)/+FG
HSH-60/f105/24v-300w/FAN(DC12v/+FG
HSH-60/f30/12v-110w
HSH-60/f60/12v-110w/+フード
HSH-60/f15/24v-150w/+HD
HSH-45/f50/36v-450w/特
HSH-60/f□/24v-150w/+Air空冷
HSH-50/f50/36v-450w/+2S/+Air/特
HSH-60/f□/V-W/+WCU(Vac)
HSH-60/f□/24v-150w/+WCU(Vac)
HSH-60/f□/24v-150w/+WCU(Vac)(2)

作図組込用図面(dxf)
HSH-60基本形共通外形図.dxf
HSH-60Air空冷式共通外形図.dxf

HSH-60FAN空冷式共通外形図.dxf
HSH-60水冷式共通外形図.dxf

特注仕様
HSH-60/f60/12v-110w/+HD(フード付)
HSH-60/f15/24v-150w/+HD(フード付)
HSH-60/f/24v-150w/+WCU/Vac

3D図面 step形式
HSH-60_01.zip
HSH-60_FAN_01.zip
HSH-60_WT_01.zip
HSH-60Air_01.zip

3D図面 f3d形式
HSH-60_01.zip
HSH-60_FAN_01.zip
HSH-60_WT_01.zip
HSH-60Air_01.zip

他のファイル型式が必要な場合はご相談ください。→asada@fintech.co.jp



      HSH-60/f15orf30/24v-150w



    フードを付けたHSH-60/f30

    HSH-60用ランプの種類
適合ランプ 色温度 寿命 備考
12v-110w 3050 800 *
24v-150w 3150 500 *
24v-300w 3050 800 *
36v-450w 3250 150 *

       適合ランプのLCL
型式 LCL設計値 実際のLCL
HSH-60/f15  19  19.5
HSH-60/f30  16  16.5
HSH-60/f60  19  19.5
HSH-60/f105  16  16.5

水冷ユニットWCU-60を装着したもの。

150wランプの場合にはほとんど必要ありませんが、過酷な条件で使われる場合には冷却が必要になります。
また300wクラス以上のランプを使う場合には必須になります。空冷方式もあります(後記)



 ハロゲンスポットヒーターの冷却について

 ハロゲンスポットヒーターは状況によっては強制冷却が必要です。HSH-60の場合、150wまでであれば、連続点灯
 でも強制冷却は必要ありません。しかし300wや450wで連続点灯の場合は何らかの強制冷却が必要になります。

 冷却方式は水冷とエアー冷却とファン冷却の3種類が選択できます。水冷の場合は通常仕様品にWCU-60型水冷
 ユニットを取り付けるだけで済みます。必要な冷却水量はランプ電力100wあたり50cc/min.です。300wランプの場
 合には約150cc/min.以上を流して下さい。

 エアー冷却式とファン冷却式は下図の様になります。エアー冷却式は配管エアー等を流して冷却します。必要な
 エアー量はランプ100w当り15L/min.程度です。300wランプであれば45L/min.程度のエアーを流して下さい。
 ただしワークとの距離が近く、高温加熱するような場合はワークからの照り返しを受けるので冷却エアー量は多
 めにして下さい。基準はボディ温度150℃以下です。

  ファン冷却式はHSH-60の場合、DCファンが付属します。このファンに所定の電圧を加えて使用して下さい。DCフ
 ァンですので極性を間違えないようにして下さい。





 配管エアー空冷式ハロゲンスポットヒーター



 工場配管のエアー等(0.5〜0.8MPa)を利用する空冷仕様品です。そのま
 ま直に接続すると大量のエアーが流れてしまうので、途中に流量調節バ
 ルブを設けてください。接続チューブ径はφ6を標準にしていますがφ4
 でも距離が短ければ十分に流せます。




 下図は450wランプでの冷却特性です。これよりこのランプをフル定格電圧で連続点灯する場合には60L/min.以上のエアーが
 必要です。ただし連続点灯でない場合や電圧をおとして使われる場合には、その平均電力に応じたエアー流量で済みます。
 例えば平均電力が1/2ならば、必要エアー流量も1/2の30L/min.です。

 ファン冷却式ハロゲンスポットヒーター 型名指定方法  HSH-60/f□/□v-□w/+AirTubeCooling







 水冷ジャケット冷却式ハロゲンスポットヒータ


 水冷ジャケット WCU-60をHSH-60のベース端面に取り
 付けて冷却します。

 必要な水量は450wランプ連続点灯で250cc/min.程度で
 す。接続チューブはφ4です。

 冷却水はチラーを使って循環させる方法と、水道水を使い
 捨てにする方法があります。







  図面,資料   PDFファイル。ここに戻るにはブラウザの「←戻る」を使ってください。

 図面資料名  GO   備考
 HSH-60各種ミラー図面 *パスワード必要    f=15,f=30,f=60,f=105
 HSH-60 ベース図面 *公開
 HSH-60 製品図 *公開
 HSH-60に水冷ユニット組合せ *公開
 HSH-60 製品図 *公開
 HSH-60 水冷真空仕様 *公開
  HSH-60 空冷ユニット付き *公開
  旧HSH-5 データ *パスワード必要
  WCU-60 組込み図 *公開

    DWGファイルの閲覧,作成用無料ソフト  ダッソー・システム社 DraftSight










          印刷用PDFファイル    Fintech.co.jp




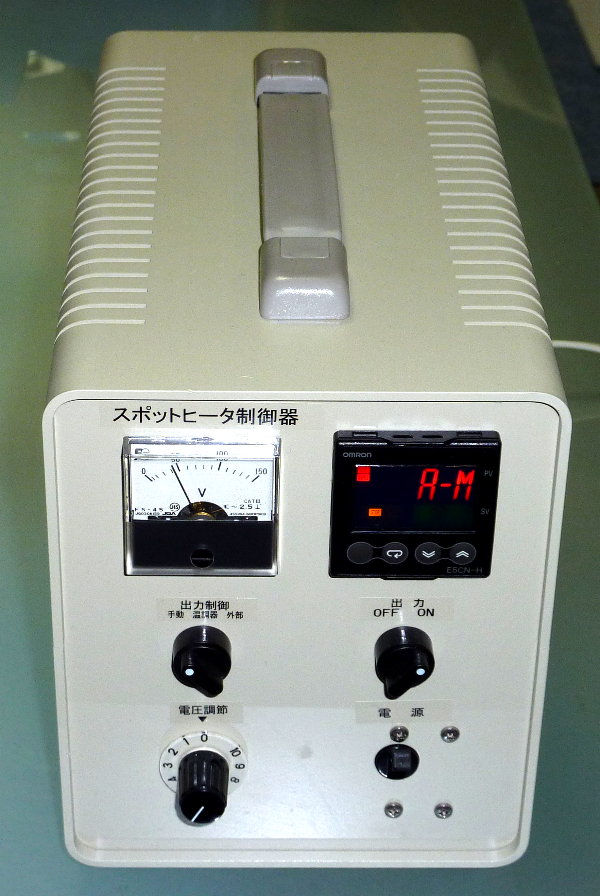

ハロゲンランプ用 標準型電源コントローラ

標準在庫品販売方式。即納,高いコストパフォーマンス。 ただしカスタマイズはできません。


    型名


                 特徴,機能


  適合ランプ


  外形


備考


 HLC-LN


 即納可

低電圧ハロゲンランプ ヒーター用
直流電源。高機能,低コスト


@12v/24v 切替式 150wまで。
Aソフトスタート,断線警報機能
B予熱機能付き→外部から切替式
   V1,V2の2つの電圧を正面のボリュ
   ームで設定でき、それを外部から
   切替可能。 出力は安定化。
C外部コントロール 4〜20mA
D電源はフリー電圧 100v〜240v
Eデジタル電圧,電流計,電力計付
F高級SUS外装。堅牢で高耐蝕性

HSH の下記ラ
ンプが点灯可

12v-20w  6本
12v-40w  3本
12v-85w   1本
12v-110w 1本

24v-75w  2本
24v-150w 1本
    直流点灯方式。 軽量で
 高機能。優れた コストパ
 フォーマンス

 適合するヒーター
   HSH-12, HSH-18
   HSH-30, HSH-60

 取扱説明書


 HLC-MN



 即納可

低電圧ハロゲンランプ ヒーター用
直流電源。高機能,大出力


@0〜36v-12.5A(450w)。電圧安定化
A定電圧,ソフトスタート,断線警報
B予熱機能付き→外部から切替式
   V1,V2の2つの電圧を正面のボリュ
   ームで設定でき、それを外部から
   切替可能。 出力は安定化。
C外部コントロール 4〜20mA
D電源はフリー電圧 100v〜240v
Eデジタル電圧計,電流計,電力計付
G空冷HSH用ファン電源付き
H高級SUS外装。堅牢で高耐蝕性
24v-300wまで
のランプヒータ

36v-450wまで
のランプヒータ

24v-75w  4本
24v-150w 2本
    直流点灯方式。 軽量
 で高機能。優れたコス
 トパフォーマンス

   適合するヒーター
 高出力のHSH-60用
 通常のHSH用としても
 多数点灯用としての選
 択肢になる


 HLC-HN



 即納可


ライン電圧ハロゲンランプ用
電力コントローラ(安定化電源)

@ランプに加わる電圧をコントロール。
   電圧安定化,ソフトスタート,断線警
   報も備える
A100v〜240v電源に対応しているの
 で定格電圧が100v〜240vのランプ
 に対応。 最大電流は25Aまで
B予熱機能付き→外部から切替式
   V1,V2の2つの電圧を正面のボリュ
   ームで設定でき、それを外部から
   切替可能。 出力は安定化。
C外部コントロール 4〜20mA
Dデジタルマルチ計(電圧,電流,電力)
E高級SUS外装。堅牢で高耐蝕性
F電力設定V1は高精度のポテンショ
 メータ

100v-2.5kwまで
のランプヒータ

200v-5kwまで
のランプヒータ

240v-6kwまでの
ランプヒータ
    交流位相制御点灯方式
 軽量で高機能。優れたコ
 ストパフォーマンス

 適合するヒーター
 HSH-120,HSH-160,その
 他全てのライン電圧用LH
 W,LHA.

 供給電圧はフリー(100〜
 240v)ですが、使用するラ
 ンプの定格電圧を超えな
 い様にして下さい。
 ランプ定格電圧=供給電
 圧が基本です
